Диафрагма промышленного клапана CR FKM резиновая для диафрагмы завальцовки регулируя клапана
Быстрые детали:
| Материалы продукта | NBR, NR |
| Рабочая температура | -20℃~80℃ |
| Срок службы | времена ≥1000000 |
| Сценарий использования | Регулятор давления газа |
Введение:
В дизайне некоторых регуляторов средства и низкого давления, разрешить проблему неуравновешенного диска регулируя клапана давления и улучшить представление регулятора давления, метод установки диафрагмы баланса часто использован. Когда балансируя диафрагма установлена, перепад давления между входным давлением и давлением выхода регулятора можно увеличить. В индустрии регулятора, он вызван диафрагмой баланса по отоношению к пользе, и он вызван свертывая диафрагмой в резине, аппаратуре, машинном оборудовании и других индустриях.

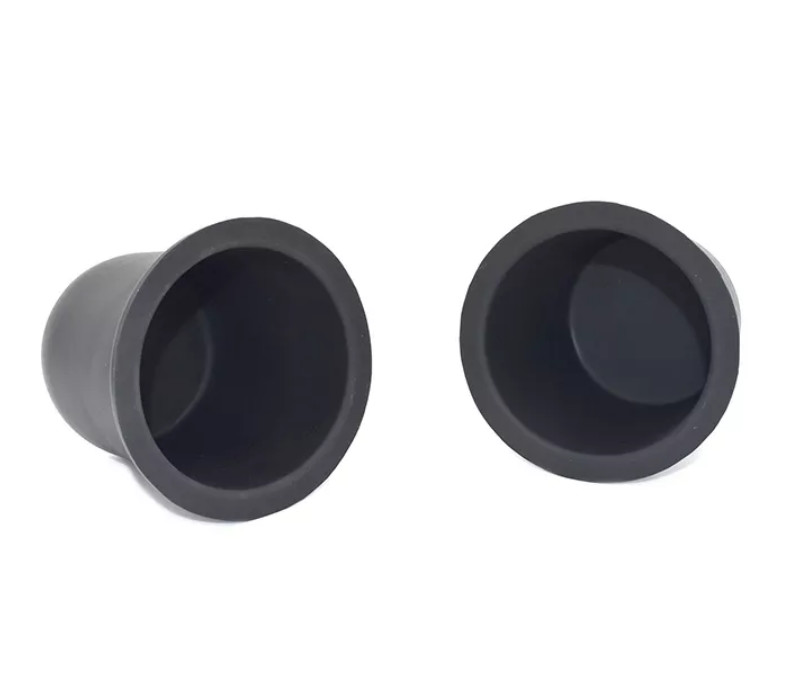

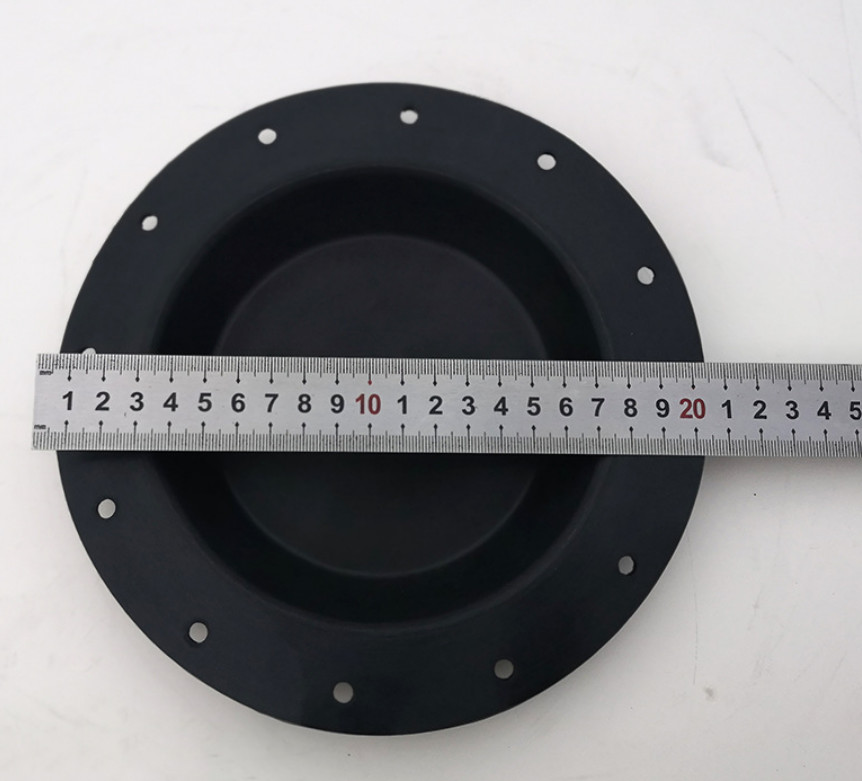

Свертывая диафрагма в форме верхней шляпы в освободившееся государство. Она сделана резины с тканью шелка. Верхнее среднее отверстие использовано для установки стержня клапана. Установить, зафиксировать и загерметизировать, верхняя часть и дно могут иметь края колцеобразного уплотнения. Или в форме отверстий отладки вокруг нижнего края.
Детали материалов:
Для настоящего момента, общие материалы для свертывая диафрагмы являются следующими: природный каучук (NR), бутадиеновый каучук нитрила (NBR), представление 2 материалов может отвечать потребностямы большинств промышленных сред. В особенных промышленных средах (высокотемпературное сопротивление сопротивления, кислоты и алкалиа) смогл использовать EPDM, резину фтора (FKM), резину неопрена (CR) для продукции, только цену относительно высок.
Спецификации:
| Свертывая диафрагма | Модель |
Наружный диаметр (mm) |
Внутренний диаметр (mm) |
Низкопробный диаметр (mm) | Высота (mm) | Толщина (mm) | Давление |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
