NBR NR EPDM FKM CR диафрагма пневматического отрезка мембранного клапана клапана резиновая
Введение:

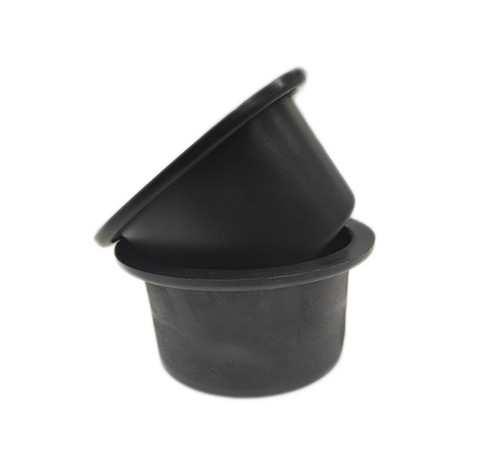

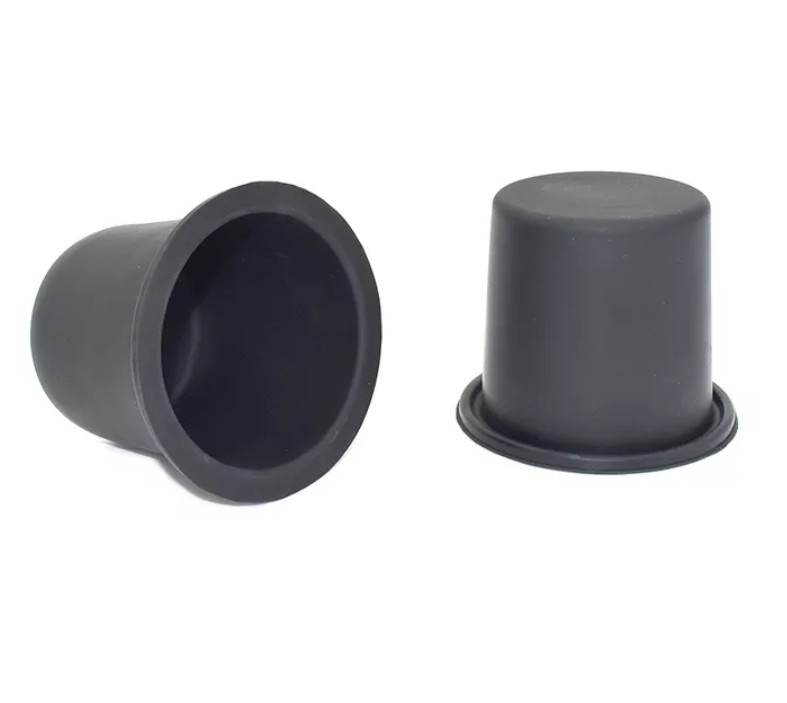

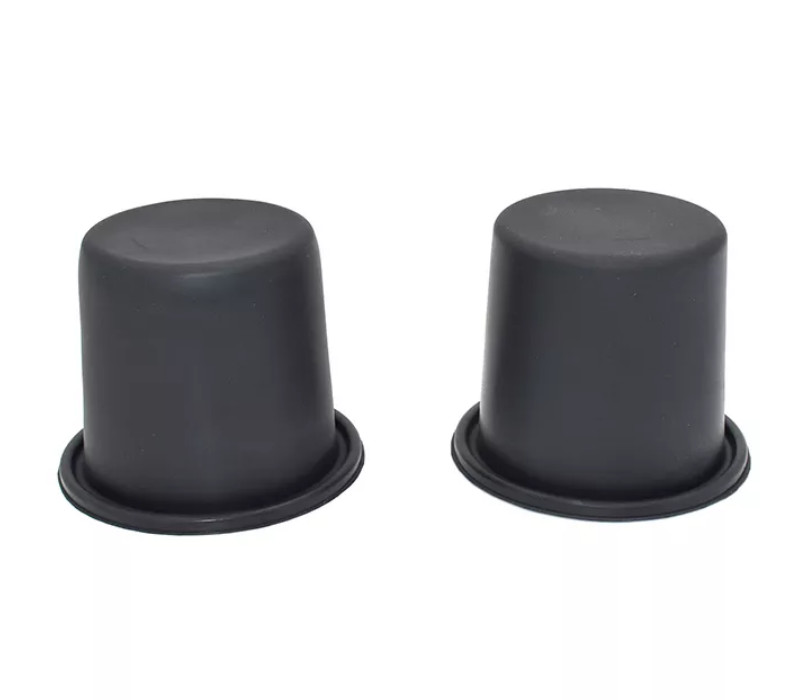

Свертывая диафрагма сформирована как верхняя шляпа в освободившееся государство. Она сделана резины с тканью шелка. Среднее отверстие на верхней части использовано для установки стержня клапана. Для приспособления, зафиксировать и загерметизировать, верхнюю часть и дно можно оборудовать с 0 типами изменителем края, или дном окружая с отверстием установки.
(1) там должно быть никакими прямыми краями и углами на углах диафрагмы, и дуги должны быть сделаны для избежания легкой трещиноватости после складывать и потери клея во время вулканизования. Пересечение внутренней стены рукава и конечной грани должно также быть полито с углами дуги для избежания острых углов. часть.
(2) материал диафрагмы: резина нитрила использована для природного газа и LPG, и резина хлорогидрина использована для газа.
(3) там эластичная прослойка ткани полиэстера в диафрагме. Осторожно наблюдайте внутренними и наружными поверхностями диафрагмы. Одна сторона может смутно увидеть картину ткани сетки, и другая сторона ровная поверхность. Необходима, что будет ровная поверхность поверхностью давления газа. Поэтому, для диафрагмы установленной в переднее направление, ровная поверхность на внутренней поверхности диафрагмы, и ровная поверхность диафрагмы установленной в обратное направление на наружной поверхности, которая может избежать утечки и улучшить удельной работы разрыва диафрагмы.
Детали материалов:
Для настоящего момента, общие материалы для свертывая диафрагмы являются следующими: природный каучук (NR), бутадиеновый каучук нитрила (NBR), представление 2 материалов может отвечать потребностямы большинств промышленных сред. В особенных промышленных средах (высокотемпературное сопротивление сопротивления, кислоты и алкалиа) смогл использовать EPDM, резину фтора (FKM), резину неопрена (CR) для продукции, только цену относительно высок.
Спецификации:
| Свертывая диафрагма | Модель |
Наружный диаметр (mm) |
Внутренний диаметр (mm) |
Низкопробный диаметр (mm) | Высота (mm) | Толщина (mm) | Давление |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
