ODM OEM FR CR диафрагмы NBR NR резины тормоза воздуха клапана ИМПа ульс приспосабливая материальный
Диафрагма пневматической модулирующей лампы ключевой компонент пневматической модулирующей лампы.
Недавно, много пользователей сети ответили что причина для повреждения к диафрагме пневматической модулирующей лампы неизвестна. Здесь введение:
Главные причины для повреждения диафрагмы пневматической модулирующей лампы являются следующими:
(1) там много влага в источнике воздуха. Должный к засорению усилителя должного к влаге, маслу, пыли, etc. в источнике воздуха, позиционер пневматической модулирующей лампы диафрагмы не может работать нормально, приводящ в повреждении диафрагмы.
(2) давление источника воздуха высоко. Должный к качественной проблеме клапана уменьшения давления воздушного фильтра, функцию давления регулируя нельзя осуществить, и давление источника воздуха нельзя контролировать на 140KPa±5KPa, которое делает давление источника воздуха слишком большим и причиняет удар по диафрагме клапана пневматического фильма регулируя.
Быстрые детали:
| Материалы продукта | NBR, NR |
| Рабочая температура | -20℃~80℃ |
| Срок службы | времена ≥1000000 |
| Сценарий использования | Промышленный механический цилиндр |
Главные причины для отказа катышкы пневматической модулирующей лампы являются следующими:
(1) герметизируя кольцо стареет. Должный к качеству клапана, герметизируя кольцо серьезно постарето, приводящ в месте клапана (ядре) пневматической модулирующей лампы диафрагмы легко будучи прорезыванным средством.
(2) скреплены и прегражены пятна смолки. Потому что газ содержит примеси как смолка и вода, легко скрепить и аккумулировать на внутренней стене трубы, и обломок клапана кокс и масштаб, который делает пневматическую модулирующую лампу мембраны неспособной работать.
Решение к проблеме легкого повреждения диафрагмы пневматической модулирующей лампы:
(3) обеспечивает что источник газа аппаратуры чист и сух.
(4) заменяет клапан уменьшения давления воздушного фильтра.
(5) регулирует давление источника воздуха к 140KPa±5KPa.
Диафрагмы регулировки пневматического клапана просто названы «диафрагмы пневматического клапана.» Диафрагмы пневматического клапана обычно бабочкообразный, с их стенками постепенно нарисованными от цилиндра к поршеню. Его можно конструировать как двойной слой для того чтобы выдержать давление в обоих направлениях. Должный к своим широкой свертке и сплющенным бортовым стенам, своя способность выдержать высокие давления ограничена. Действенное влияние также изменит во время процесса средний-ряда.

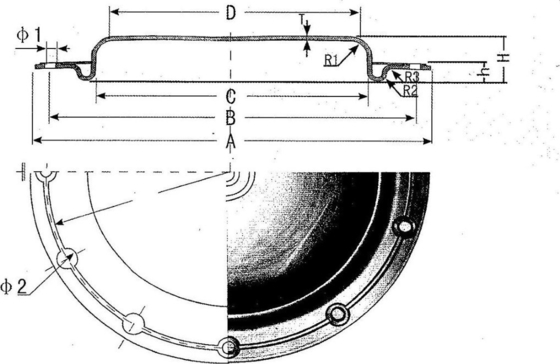

Спецификации:
| деталь |
Рабочая зона |
размер | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Nonporous | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Nonporous | Nonporous | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
