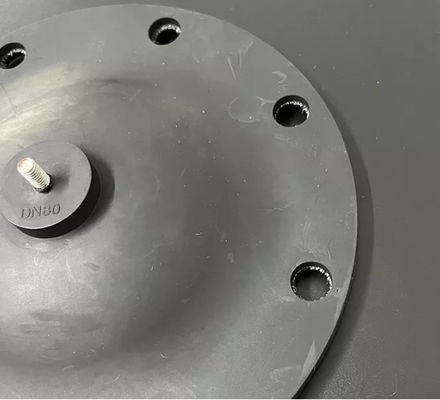

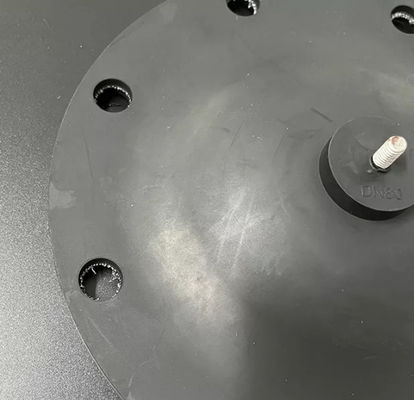

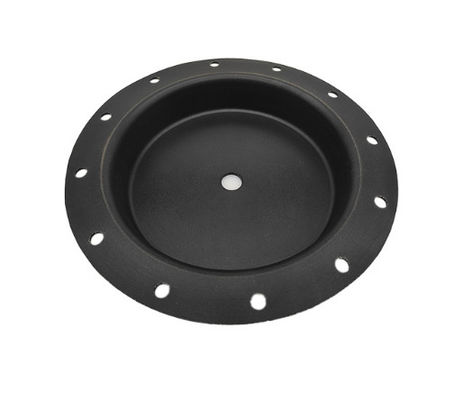

Сработанная собственной личностью диафрагма пневматического клапана

  • Self Actuated Pneumatic Valve Diaphragm
  • Self Actuated Pneumatic Valve Diaphragm
  • Self Actuated Pneumatic Valve Diaphragm
Место происхождения Китай
Фирменное наименование HONGUM
Сертификация 3A、CE、SGS approval
Номер модели Подгонянный
Количество мин заказа 5 PCS
Цена USD 4-50/PCS
Упаковывая детали Поли коробка Bag+Carton
Время доставки 7-15 дней
Условия оплаты Передачи провода, кредитные письма, западное соединение, PayPal, T/T, L/C
Поставка способности 5000 PCS в месяц
Подробная информация о продукте
Имя Само-сработанная пневматическая диафрагма Сценарий использования Промышленный механический цилиндр
Материал NBR, NR, CR, FR Особенности Сильное запечатывание, устойчивость к старению
Цвет Черный Температура -20°-80°
Выделить

Сработанная собственной личностью диафрагма пневматического клапана

,

диафрагма пневматического клапана устойчивости к старению

,

Набивка мембранного клапана NBR
Оставьте сообщение
Характер продукции

Прокладка мембранного клапана с автоматическим приводом пневматического клапана





Обзоры продуктов:



Мембрана пневматического клапана является важной частью пневматического привода.Обычно он имеет форму бабочки, а его боковая стенка проходит от цилиндра к поршню.Он выполнен в виде двойного слоя, чтобы выдерживать давление в обоих направлениях.Его способность выдерживать высокое давление ограничена из-за его широкой окружности и асимптотического смещения боковой стенки.Эффективное давление будет соответственно изменяться во время хода.





Функции:Уникальная технология обработки и выбор материала не только сохраняют свойства материала, но и эффективно обеспечивают срок службы.





Краткие сведения:


1. Материалы продукта: NBR, NR, CR, FR
2. Рабочая температура: -20℃~80℃
3. Срок службы: ≥1000000 раз
4. Сценарий использования: промышленный механический цилиндр
5. Характеристики продукта: сильное уплотнение, устойчивость к старению, сопротивление разрыву, износостойкость, длительный срок службы, хорошая эластичность.
6. Место происхождения: Хэбэй, Китай
7. Название продукта: диафрагма пневматического диафрагменного насоса, диафрагма пневматического клапана, пневматическая диафрагма



Материалы продукта НБР, НР
Рабочая Температура -20℃~80℃
Срок службы ≥1000000 раз
Сценарий использования Промышленный механический цилиндр





Параметры мембраны пневматического регулирующего клапана:



Диаметр: 5-1500мм

Материал: Нитриловый каучук, натуральный каучук.

Термостойкость: от -35°C до 300°C

Прочность на растяжение: от 0,1 до 15 МПа





Введение:



Мембрана является важным компонентом пневматического мембранного привода, когда источник воздуха нормальный.Если привод не двигается, следует подумать, сломана ли диафрагма или неправильно установлена.При наличии дефектов, таких как острые углы или заусенцы на поверхности металлической контактной поверхности, диафрагма будет проколота, и диафрагма не должна протекать, диафрагма использовалась слишком долго, и качество материала также повлияет на использование. .Перед установкой проверьте детали на наличие неровностей, повреждений, деформации, отслаивания краски или других ненормальных явлений и замените их, если они неисправны.Перед использованием замененные детали должны быть проверены и квалифицированы, а также должны вестись записи.





Элемент

Рабочая зона

см²

 Размер
А Б С Д час ЧАС Т R1 R2 R3 φ1 ф2
ЗМЛБ-0 35 130 126 95 75 1 20 1 6,5 6,5 / 8×φ5 /
ЗМЛБ-1 50 145 130 90 80 4 7 2 8 8 8 8×φ7 8×φ12
ЗМЛБ-2 80 165 150 100 85 7 15 2,5 7 8 8 8×φ7 8×φ13
ЗМЛБ-3 70 195 175 120 96 18 25 2 6,5 4,5 6,5 10×φ8,5 /
ЗМЛБ-4 90 200 187 115 90 8 25 3 12 15 12 8×φ9 /
ХКК-1   230 无孔 175 150 5 15 1,5 12 6 12 непористый непористый
XHD-1   255 225 140 120 7… 16 2 3 17 14 12×φ9 /
ХДГ-1   255 235 175 155 10 50 3 7 5 10 12×φ9 /
ЗМЛБ-5 250 255 245 190 160 8 38 3 11 7 15 12×φ6 12×φ12
ЗМЛБ-6 200 268 243 195 154 18 33 1,5 10 6,5 6,5 12×φ13
ЗМЛБ-7 250 288 270 180 160 28 28 4 8 11 8 14×φ8,5 /
ЗМЛБ-8 350 338 312 250 211 23 45 2,5 9,5 6,5 8,5 18×φ10 /
ЗМАБ-10 100 194 174 130 110 5 15 2 5 8 / 8×φ9 8×φ15
ЗМАБ-1А 150 205 185 135 115 10 24 2 5 7 12 8×φ9 8×φ15
ЗМАБ-1Б 200 235 215 155 135 12 20 2,5 6 9 10 12×φ9 12×φ15
ЗМАБ-2 280 285 265 195 155 8 33 2 12 12 15 12×φ9 12×φ15
ХДГ-2   298 278 220 195 10 60 3 10 8 10 12×φ9 /
ЗМАБ-3А 400 306 286 256 196 8 38 2 9 9 9 12×φ9 12×φ15
ЗМАБ-3Б 420 325 305 220 180 18 45 3 8 15 10 16×φ9 16×φ15
ЗМАБ-4А 630 410 386 275 225 18 60 3 10 14 14 16×φ11 16×φ15
ЗМАБ-4Б 600 394 374 290 230 18 60 2,5 12 14 14 16×φ11 16×φ15
ХДГ-2   395 375 320 300 15 80 3 13 7 10 16×φ11 /
ЗМАБ-5 1000 195 470 365 295 16 70 3 20 26 30 20×φ11 20×φ18
ЗМАБ-6А 1600 616 586 460 360 45 100 4 14 20 20 20×φ11 20×φ16
ЗМАБ-6Б 1600 640 610 460 360 46 102 4 14 20 20 24×φ12 24×φ18
S1 70 176 156 100 72 10 33 3 9 9 10 12×φ9— 12×φ14
S2 100 195 175 110 80 13 35 2,5 7 10 14 12×φ⁹ 12×φ14
ЗМАБ-22 350 285 265 220 190 0 35 2 10 12 / 12×φ9 12×φ15
ЗМАБ-23 350 285 265 220 190 0 48 2 10 12 / 12×φ9 12×φ15
ЗМАБ-34 560 360 336 285 235 0 65 2,5 10 14 /   16×φ15
ЗМАБ-45 900 470 440 370 300 0 98 3 20 26 / 18×φ11 18×φ18
ГА-2   267 248 190 160 10 39 2 13 8/8 13 10×φ9 10×φ15
НА-3   350 330 265 225 12 50 2 12 8 18 16×φ9 16×φ15
хзс-1   126 114 96 74 0 10 3 0 10 10 6×φ7 /
ХЗС-2   135 122. 103 78 0 15 3 0 7 7 6×φ7 /
ХЗС-3   186 172 150 112 0 15 3 0 15 20 8×φ7 /
ХЗС-4   234 218 194 153 0 18 3 0 10 10 12×φ7 /
XDY-1   110 108 95 80 0 20 3 0 45° 3 Уплотнительное кольцоφ8
XDY-2   150 147 132 100 0 22 3 0 45° 4 Уплотнительное кольцоφ8,5
