Компенсация ткани dished свертывая диафрагма
Обзоры продукта:

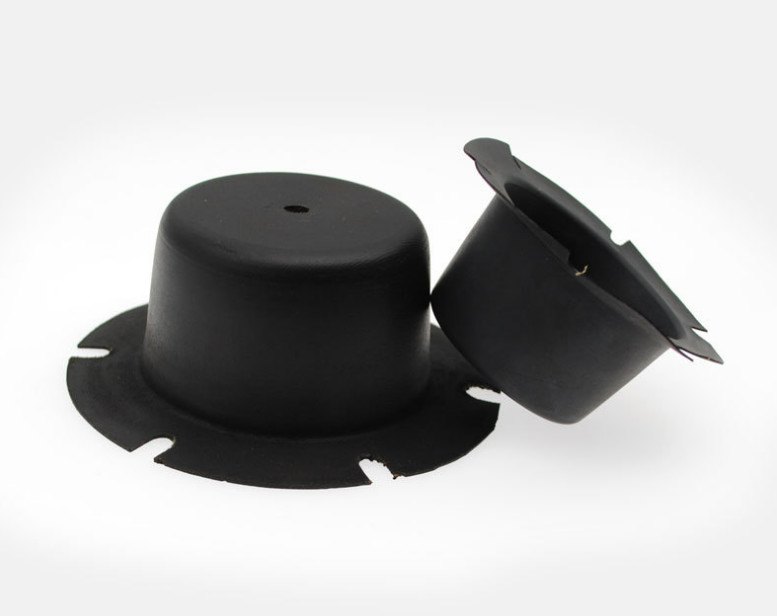

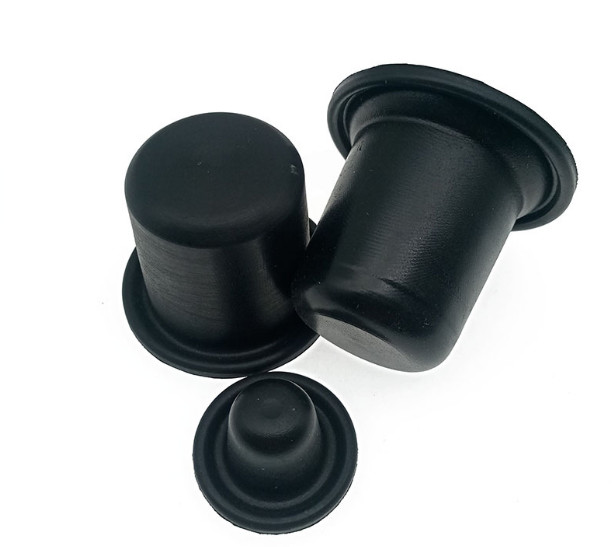

Свертывая диафрагма сформирована как верхняя шляпа в освободившееся государство. Она сделана резины с тканью шелка. Среднее отверстие на верхней части использовано для установки стержня клапана. Для приспособления, зафиксировать и загерметизировать, верхнюю часть и дно можно оборудовать с 0 типами изменителем края, или дном окружая с отверстием установки.
Особенности:
• Методы изготовления ткани делают сопротивление разрыва продукта более сильным
• Высококачественное сырье обеспечивает превосходное представление самого материала
Введение:
В дизайне некоторых регуляторов средства и низкого давления, разрешить проблему неуравновешенного диска регулируя клапана давления и улучшить представление регулятора давления, метод установки диафрагмы баланса часто использован. Когда балансируя диафрагма установлена, перепад давления между входным давлением и давлением выхода регулятора можно увеличить. В индустрии регулятора, он вызван диафрагмой баланса по отоношению к пользе, и он вызван свертывая диафрагмой в резине, аппаратуре, машинном оборудовании и других индустриях.
Свертывая диафрагма в форме верхней шляпы в освободившееся государство. Она сделана резины с тканью шелка. Верхнее среднее отверстие использовано для установки стержня клапана. Установить, зафиксировать и загерметизировать, верхняя часть и дно могут иметь края колцеобразного уплотнения. Или в форме отверстий отладки вокруг нижнего края.
(1) там должно быть никакими прямыми краями и углами на углах диафрагмы, и дуги должны быть сделаны для избежания легкой трещиноватости после складывать и потери клея во время вулканизования. Пересечение внутренней стены рукава и конечной грани должно также быть полито с углами дуги для избежания острых углов. часть.
(2) материал диафрагмы: резина нитрила использована для природного газа и LPG, и резина хлорогидрина использована для газа.
(3) там эластичная прослойка ткани полиэстера в диафрагме. Осторожно наблюдайте внутренними и наружными поверхностями диафрагмы. Одна сторона может смутно увидеть картину ткани сетки, и другая сторона ровная поверхность. Необходима, что будет ровная поверхность поверхностью давления газа. Поэтому, для диафрагмы установленной в переднее направление, ровная поверхность на внутренней поверхности диафрагмы, и ровная поверхность диафрагмы установленной в обратное направление на наружной поверхности, которая может избежать утечки и улучшить удельной работы разрыва диафрагмы.
Спецификации:
| Свертывая диафрагма |
Модель |
Наружный диаметр (mm)
|
Внутренний диаметр (mm)
|
Низкопробный диаметр (mm) |
Высота (mm) |
Толщина (mm) |
Давление |
| GMA-20 |
38 |
22 |
17 |
21 |
0,6 |
0.1-1MPa |
| GMA-201 |
45 |
40 |
33 |
28 |
0,7 |
0.1-1MPa |
| GMA-202 |
49 |
37 |
26 |
22 |
0,7 |
0.1-1MPa |
| GMA-21S |
61 |
50 |
39 |
29 |
0,7 |
0.1-1MPa |
| GMA-21 |
63 |
53 |
43 |
33 |
0,7 |
0.1-1MPa |
| GMA-22 |
65 |
50 |
45 |
51 |
0,7 |
0.1-1MPa |
| GMA-23 |
80 |
72 |
55 |
35 |
0,7 |
0.1-1MPa |
| GMA-24 |
94 |
74 |
64 |
45 |
0,7 |
0.1-1MPa |
| GMA-31 |
96 |
90 |
79 |
90 |
0,8 |
0.1-1MPa |
| GMA-301 |
98 |
80 |
70 |
34 |
1,5 |
0.1-1MPa |
| GMA-311 |
120 |
102 |
94 |
60 |
0,8 |
0.1-1MPa |
| GMA-32 |
140 |
93,2 |
83,2 |
56 |
1 |
0.1-1MPa |
| GMA-33 |
184 |
167 |
155 |
80 |
1 |
0.1-1MPa |
| GMA-34 |
216 |
170 |
142 |
40 |
1,1 |
0.1-1MPa |
| GMA-SMI |
118 |
108 |
100 |
72 |
0,9 |
0.1-1MPa |
| GMA-SM2 |
95 |
87 |
80 |
90 |
0,9 |
0.1-1MPa |
| GMA-ST |
155 |
137 |
110 |
128 |
0,8 |
0.1-1MPa |
