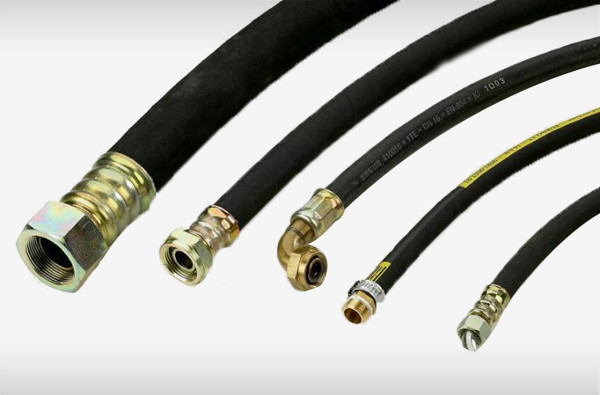

Давление 45MPA гидравлической промышленной трубы гибкого рукава стального провода заплетенное высокое
Мы производим:
Шланг экскаватора обматывая резиновый, обматывая высоконапорный резиновый шланг, гравируя проектирующ шланг замотки стального провода резиновый, шланг гидравлической поддержки резиновый, шланг затяжелителя резиновый, K типа резиновый шланг, etc.
Быстрые детали:
| Категория | Высокий шланг замотки провода стали давления |
| Технические характеристики изделия | 194SP, 254SP, 324SP, etc. |
| Ряд применения | Экскаваторы, затяжелители, машины крюка, корабли строительной техники, etc. |
| Размер длины | 20 метров часть |
| Давление деятельности | 45MPA |
1. Структура продукта:
Структура рукава с плетеной внутренней прокладкой стального провода составлена жидкост-устойчивого синтетического резинового внутреннего резинового слоя, среднего резинового слоя, меня или II или III слой подкрепления стального провода заплетенный, и синтетический резиновый наружный резиновый слой с превосходным сопротивлением погоды.
2. Польза продукта:
Стальной провод усилил гидравлический резиновый шланг главным образом использован для поддержки шахты гидравлических, минирования месторождения нефти, соответствующих для проектировать конструкцию, подниматься и транспорт, металлургическую вковку, горное оборудование, корабли, машинное оборудование инжекционного метода литья, сельскохозяйственную технику, различные механические инструменты и механизацию и автоматическое гидравлическое давление в различных промышленных секторах транспортируя основанные на нефть (как минеральномасляные, soluble масло, гидравлические масло, топливо, смазывая масло) жидкостная, водная жидкость (как эмульсия, эмульсия масл-воды, вода), газ, etc. и жидкостная передача с некоторыми давлением и температурой в пользе системы.
Примечание: Рукав с плетеной внутренней прокладкой стального провода нашей компании конструирован и изготовлен согласно стандарту GB/T3683-2011, и ISO/DIS1436-1985, DIN20022 и SAE100RIAT, шланги SAE100R2AT стандартные можно изготовить согласно требованиям. Этот стандарт не соответствующий для жидкостей рицинуса - на масляной основе и основанных на тавот.
3. Работая температура: ℃ ℃-+100, ℃ масла -40 ℃-+50, эмульсия воздуха -30 воды под ℃ +80, пожалуйста выбирает наши особенные продукты.
Технические параметры однослойного рукава с плетеной внутренней прокладкой стального провода:
GB/T3683-2011
| Спецификации шланга |
ID mm |
Диаметр слоя стального провода mm |
OD mm |
Давление работы | Испытательное давление | Разрыванное давление |
Небольшой радиус загиба mm |
Вес ссылки | |||
| MPa | Psi | MPa | Psi | MPa | Psi | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
